チェーン自動給油装置 タイミングルーバー®
ET-P2形
(マルチ・汎用形)

特長

  1. チェーンに非接触のため、トラブルがなく長寿命が期待できます。
  2. 装置1台で複数条のチェーンに対応が可能です。
  3. 1度に複数箇所の給油が済ませられるので、その分より速いチェーンスピードに対応が可能です。
  4. 配管能力が最大30mであることから大型プラントに対応が可能です。
  5. 給油箇所に対し、上下左右いずれの方向からも給油が可能。
  6. 動力源は電気のみなので、管理に手間がかかりません。
  7. 装置一式がパネルに組込まれ、かつ壁掛け式のため設置場所が限定されず、移動や保守が簡単です。

全体図

潤滑仕様

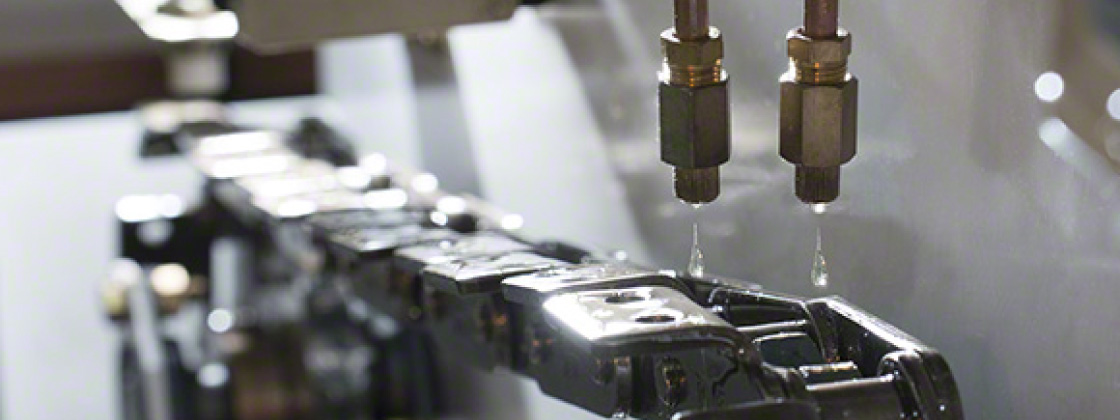

潤滑方式 走行中のチェーンリンクをタイミング検知センサーが捉え、分配弁に信号を 発する。信号を受け、予め蓄圧状態にある分配弁内のオイルが一気に噴射、ノズルを介してチェーン潤滑点に給油を行う。
給油量 1箇所/1回あたり0.1~1.0㎤(無段階油量調整可)
給油能力 1回/30箇所まで。但し、配管総延長、据付環境条件などにより差異あり。
使用オイルの
動粘度範囲
20~1000㎟/s
タイミングの
追随能力
目安として1リンク間の通過時間/1.5秒以上。但し、1回のタイミング時に複数箇所の給油を行えば、それに見合うスピード対応が可能となる。
配管能力 本管(Φ 8✕6)= 30mまで
枝管(Φ 6✕4)= 0.5mまで
タイミング
検知センサー
近接スイッチ
(設置環境により光電スイッチ、リミットスイッチなども 選択可)
制御
(コントロールユニット)
全リンクの給油時間を設定しておけば、設定時間経過後に自動停止する給油時間専用形と、オプションで給油時間のみをカウント積算する給油時間積算形を使用。
